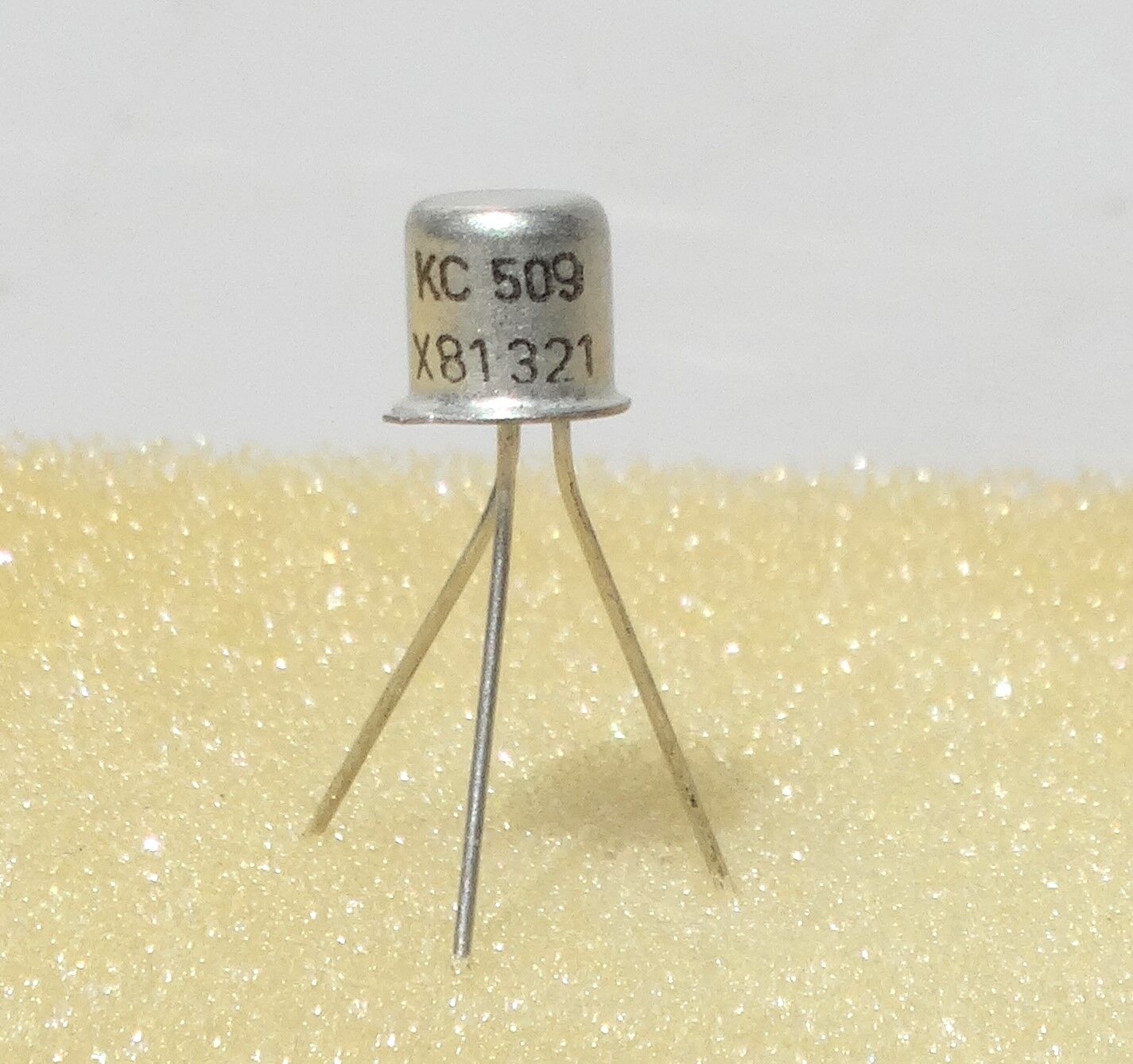

Tranzistor KC509 je bipolární NPN tranzistor s následujícími technickými specifikacemi1:

• Typ: BJT (bipolární tranzistor)

• Polarit: NPN

• Materiál: Křemík (Si)

• Pouzdro: TO-18

• Maximální ztrátový výkon: 0,3 W

• Maximální napětí kolektor-báze: 20 V

• Maximální napětí kolektor-emitor: 20 V

• Maximální proud kolektoru: 0,1 A

• Maximální teplota přechodu: 150 °C

• Maximální napětí emitor-báze: 5 V

• Přechodová frekvence: 175 MHz

• Kapacita kolektoru: 4,5 pF

Tento tranzistor se často používá v zesilovačích a spínacích obvodech díky své schopnosti pracovat s vysokými frekvencemi
