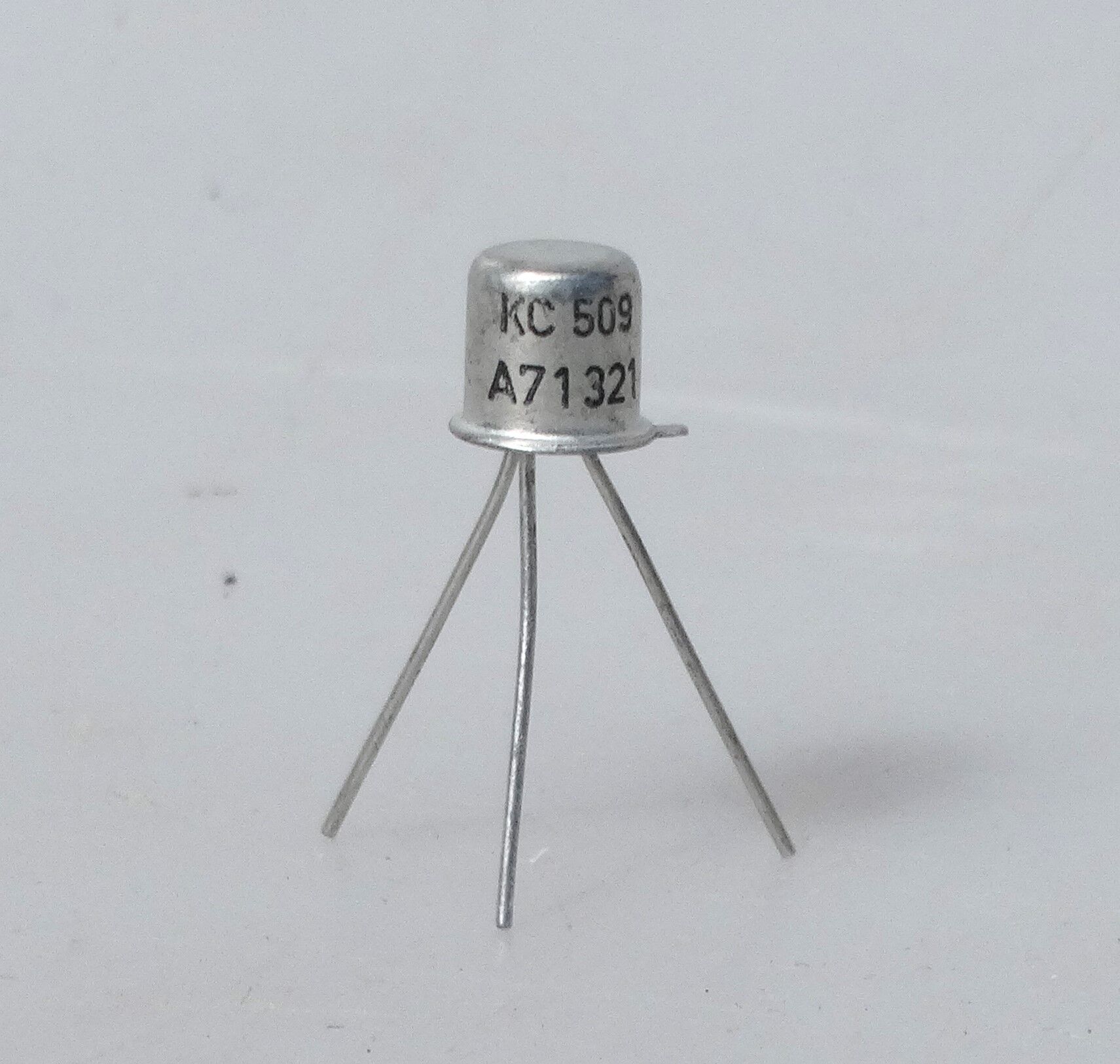

Tranzistor KC 509 s označením A71321..

Tranzistor KC 509 je bipolární NPN tranzistor s následujícími technickými specifikacemi:

• Typ: Bipolární tranzistor (BJT)

• Polarita: NPN

• Materiál: Křemík (Si)

• Pouzdro: TO18

• Maximální napětí kolektor-emitor (VCE): 20V

• Maximální napětí kolektor-báze (VCB): 20V

• Maximální napětí emitor-báze (VEB): 5V

• Maximální proud kolektoru (IC): 100mA

• Maximální ztrátový výkon (PC): 300mW

• Maximální pracovní teplota přechodu (TJ): 150°C

• Přechodová frekvence (FT): 175MHz

• Kapacita kolektoru (CC): 4.5pF

• Zisk proudu (hFE): 2402

Tento tranzistor se často používá v zesilovacích obvodech a spínacích aplikacích
